高壓計量箱的內部結構介紹

　　高壓計量箱的內部結構由什么材料制成:

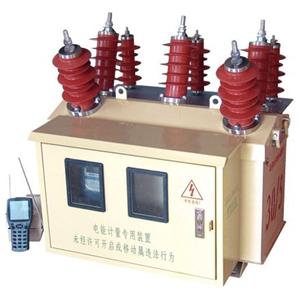

　　1.本產品由組合變壓器和電表箱組成。組合變壓器由兩個電壓互感器和兩個電流互感器組裝而成。表箱配有三相電能表及安全裝置，單向計量的有功電能表和無功電能表各一只，雙向計量的有功電能表和無功電能表各兩只。

　　2.電壓互感器鐵芯為外鐵式，由優質冷軋取向硅鋼片疊壓而成，中柱為多級門形，其上安裝有一、二次線圈。

　　3.電流互感器的鐵芯為內鐵式，由優質冷軋取向硅鋼片疊壓而成，一、二次線圈安裝在芯柱上。

　　4.通過工藝瓷套中的導電桿引出一次電壓和電流互感器進行接線。電壓、電流互感器牢固地固定在支撐板上，支撐板由工藝支撐桿吊在箱蓋上，浸在變壓器油中。高壓引線套管和二次引線套管安裝在箱蓋上，放油塞接地螺栓安裝在油箱前部。儀表箱安裝在油箱前部，有觀察窗，下面有鉛封孔。

　　另外，我們更需要注意的是，新裝置運行中的高壓計量箱相序反轉時，會出現有功電能表仍在正轉，無功電能表反轉的場景，造成電能表計量故障。計量箱高壓側應任意切換，計量箱應改為正相序停止，以保證計量箱的正確計量。

　　本產品由組合變壓器和電表箱組成。組合變壓器由兩個電壓互感器和兩個電流互感器組裝而成。表箱配有D86系列三相電能表及安全裝置，單向計量的有功電能表和無功電能表各一只，雙向計量的有功電能表和無功電能表各兩只。
