干式高壓計量箱外部結構由哪些原料形成

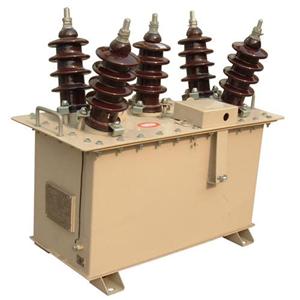

干式高壓計量箱主要用于高壓電能計量，特別適用于中、小型變壓器用戶，能夠完整準確的計量有功電能和無功電能。選用環氧樹脂真空澆注電壓互感器和電流互感器組合而成，電流互感器選用外置結構，確保了高壓引線的可靠性，明晰性。防竊電能力提高，替代了傳統瓷瓶式結構，削減箱體內部高壓部件，增強了互感器的絕緣性能。那么其外部結構由哪些原料形成呢？
1、電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級門路形，在中柱上裝有一次及二次線圈。
2、由組合互感器跟計量儀表箱構成，組合互感器由兩臺電壓互感器跟兩臺電流互感器組裝在一起而成。計量儀表箱內配有D86系列三相電度表跟穩妥裝置，單向計量時配一塊有功電度表跟一塊無功電度表，雙向計量時配二塊有功電度表跟兩塊無功電度表。
3、電流互感器鐵芯為內鐵式，用優良冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。
4、經由進程瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均牢固在托板上，托板經由進程支持桿吊裝于箱蓋上，并浸于變壓器油中。高壓引線套管，二次引線套管裝設在箱蓋上，油箱正面裝有放油塞接地螺栓。儀表箱裝在油箱正面，下面裝有察看窗并備有鉛封孔。
