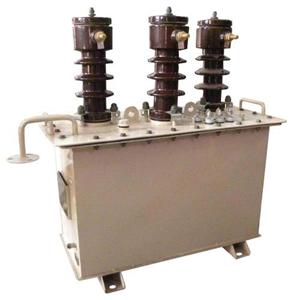

組合互感器運轉變差的影響因素
1.環境溫度影響：組合互感器一次導體磁場影響
實驗時碑石電壓互感器接入額外二次負荷,一次測按運轉狀態連接。按制造廠技術條件加在一次母線電流至額外值,然后測量碑石電壓互感器二次電壓U2。
2.工作接線影響：頻率影響
實驗時運用變頻電源,二次接入額外上限負荷。實驗頻率為49.5Hz和50.5Hz,頻率差錯不大于0.05 Hz,測量電容式電壓互感器的差錯。計算測得差錯與50Hz下差錯的差錯,取其中zui大差錯的jue對值作為頻率影響的測量成果。
3.電容式電壓互感器外電場影響
被試電容式電壓互感器在實驗條件和裝置工況下分別進行差錯實驗。計算兩種環境下實驗成果的差錯,取其jue對值作為外電場的測量成果。
電容式電壓互感器的現場實驗遇到的問題:
1)被實驗設備高位布置,一次引線方位高且沉重,拆接線困難,現場全部撤除一次引線危險性大,需要適宜的檢修工用具和特種車輛,如高架車等。因此,需要在拆線實驗和不拆線實驗做挑選。
2)實驗接線方法對對實驗成果影響大。受周圍干擾源影響(工頻50HZ),實驗接線方法對對實驗成果影響大。受周圍干擾源影響(工頻50H實驗儀器本體測驗回路上的干擾信號會因接線方法的不同而改變,需要根據被實驗設備所處的環境挑選較有利的接線方法,另外,各種高、低壓引線的布置要恰當。
3)現場電磁干擾大。當500kV站部分停電,即有干擾時,離地面1.5米高處)現場電磁干擾大。當500kV站部分停電,即有干擾時,離地面1.5米高處空間場強約為23kV/m左右,被試設備上感應電壓一般約為3 5kV左右,空間場強約為23kV左右，被試設備上感應電壓一般約為3～5kV左右,在此環境下進行實驗時,有必要采用抗干擾措施或許挑選抗干擾功能優良的實驗儀器。
