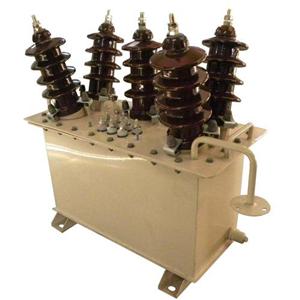

油浸高壓計量箱的結構構成介紹
油浸高壓計量箱用于高壓電能計量，特別適用于中、小型變壓器用戶，能夠無缺準確的計量有功電能和無功電能，產品設計美妙合理，結構緊湊，美觀大方，各部封閉緊密，防竊電能力強，裝備表面箱組成一個無缺的計量設備，也能夠分隔獨自設備表面箱。
本產品由組合互感器和計量表面箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量表面箱內配有三相電度表和保險設備，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。
選用二次替換變比復式，便于替換變比時，更直接的作業。電流互感器鐵芯為內鐵式，用優良冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。電壓互感器的鐵芯為外鐵式，用優良冷軋取向硅鋼片疊裝而成，中柱為多級階梯形，在中柱上裝有一次及二次線圈。
高壓引線套管，二次引線套管裝設在箱蓋上，油箱旁邊面裝有放油塞接地螺栓。通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。表面箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。
選用V/V-12接線辦法，電壓回路中二次b點接地，電流回路中A.C相電流二次回路尾端接地。在計量箱內部，電流二次回路尾端，電壓二次回路尾端b點，已銜接為一點，但并未接地，實際接測量時，該點（b）應牢靠接地。
