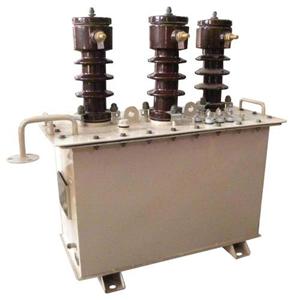

油浸高壓計量箱的首要組成結構
油浸高壓計量箱首要用于高壓電能計量，特別適用于中、小型變壓器用戶，可以完好準確的計量有功電能和無功電能，產品設計奇妙合理，結構緊湊，美觀大方，各部封鎖緊密，防竊電能力強，裝備外表箱組成一個完好的計量裝置，也可以分隔單獨裝置外表箱。
下面為您介紹油浸高壓計量箱的首要組成結構：
1、本產品由組合互感器和計量外表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量外表箱內配有三相電度表和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。
2、選用二次替換變比復式，便于替換變比時，更直接，高效的作業。
3、電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。
4、電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級階梯形，在中柱上裝有一次及二次線圈。
5、高壓引線套管，二次引線套管裝設在箱蓋上，油箱側面裝有放油塞接地螺栓。
6、通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。
7、外表箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。
8、選用V/V-12接線方法，電壓回路中二次b點接地，電流回路中A.C相電流二次回路尾端接地。在計量箱內部，電流二次回路尾端，電壓二次回路尾端b點，已連接為一點，但并未接地，實際接丈量時，該點（b）應可靠接地。
以上就是小編今日為大家帶來的油浸高壓計量箱的相關資訊，希望可以讓您更好的了解本設備。
