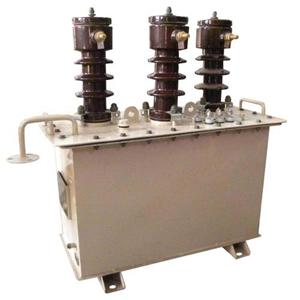

簡述高壓計量箱的接線原理

　　高壓計量箱的電壓互感器應進行V/V接線（二次四電流樁頭回流線應分開）。

　　高壓計量箱在裝置過程中應注意以下幾點：

　　1.先有必要區分高壓計量箱是單變比仍是變比。如果是可變比率，還需要弄清它是主要可變比率仍是非必須可變比率。

　　2.一次側電源線接P1樁頭，單變比計量箱出線接P2樁頭，一次多變比計量箱接待用變比樁頭。

　　3.a相電流互感器二次側端子AS1應銜接至電能表電流回路a相進線端。（孔1）

　　4.a相電流互感器二次側的端子as2應銜接至電能表電流回路a相的出線端子。（孔3）

　　5.C相電流互感器二次側CS1端子應銜接至電能表電流回路C相進線端。（孔7）

　　6.C相電流互感器二次側CS2端子接電能表電流回路a相出線端子。（孔9）

　　7.電流電路中不允許存在斷路。

　　8.A、C相電流回路二次側S2端子接地。

　　9.電壓電路二次側的a相端子應銜接至電能表電壓電路的a相端子。（孔2）

　　10.電壓回路二次側的B相端子應銜接至電能表電壓回路的B相端子。（孔5）

　　11.電壓回路二次側的C相端子應銜接至電能表電壓回路的C相端子。（孔8）

　　12.電壓電路不得短路。

　　13.電壓電路B相應地接地。
